新一代VCM中底归一化开环驱动芯片AW86016CSR推介

2024-02-01

当前，自动对焦已经成为高端智能手机后置摄像头的标配，通过VCM马达可实现自动对焦。VCM马达的主要原理是在一个永久磁场内，通过改变马达内线圈的直流电流大小，来控制弹簧片的拉伸位置，从而调节镜头的位置。在2023年，全球VCM出货量预计达到17.40亿颗。

艾为电子推出新一代VCM开环驱动IC AW86016CSR，这是艾为首次将中底置应用归一化，可以适配所有马达类型，并且该产品搭配了艾为自主研发的多种快速聚焦算法，对不同容忍度的马达都能实现快速聚焦，支持±100mA和±130mA电流切换，可驾驭短行程或者长行程的马达，支持1.2VIO，提升用户应用的灵活度。

特性

● 2.3-3.6V电压输入

● 支持1.2V/1.8V IO

● ±100mA/±130mA输出电流

● 关断电流<1µA

● 静态电流<0.5mA

● 内置10bit-DAC

● I²C最高工作频率可以达到1MHz

● LSC模式、VRC模式、VSC模式

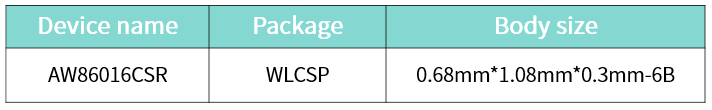

封装信息

典型应用图

图1 AW86016 中置典型应用图

图2 AW86016底置典型应用图

应用场景

图片来源于网络

主要特点

▶ 功耗低
为了延长产品的续航时间，AW86016CSR产品做到了关断电流小于1µA，静态工作电流小于0.5mA。

▶ 支持艾为多种快速聚焦算法

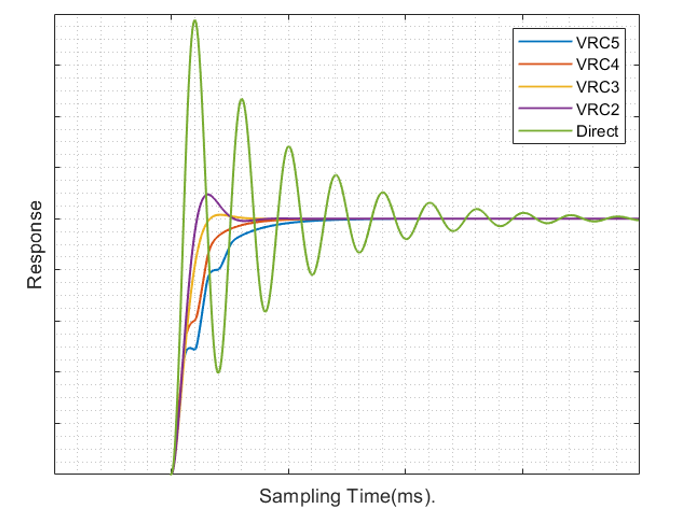

AW86016CSR提供了基于斜率补偿的LSC、VSC系列算法，以及基于F0振铃补偿的VRC系列算法，在此基础上还支持波形自定义算法，以适配不同的马达类型。使用艾为自带的算法均能使马达在10ms内快速达到稳定。
