艾为电子推出高压输出、支持马达一致性校准的车规级线性马达驱动AW86907QNR-Q1
2023-04-19
艾为线性马达驱动芯片覆盖常压、中压Charge pump、高压Boost三大类，应用简单，具有丰富的效果空间，可实现闭环硬件控制，并且可定制振动波形，能让马达随心而振。目前已有超4亿设备搭载艾为Haptic驱动芯片。为满足车载客户在智能表面领域使用触觉反馈代替实体按键需求（戳此回顾智能面板艾为芯应用方案——【技术帖】汽车智能表面和其背后的关键技术探讨），艾为推出一款集成高压Boost，带LCC（马达一致性校准），AAE（自动刹车），故障自检功能的Haptic驱动IC AW86907QNR-Q1，在awinicTikTap®触觉效果调校的加持下，为用户提供丰富定制化的触觉感受。AW86907QNR-Q1符合AEC-Q100车规认证标准。
AW86907QNR-Q1基本参数
- F0检测和LCC3.0(马达一致性校准)
- AAE（自动刹车）
- LRA阻抗和故障检测
- 低输入电压自动降低输出幅度，避免拉垮前端电源
- 高电压11V输出
- UVP, OCP, OTP保护
- AEC-Q100认证
- WBQFN 4mm×4mm×0.75mm-32L
应用优势
1. LCC3.0：马达F0自动追踪，获取一致振动效果
2. AAE自动刹车，手感干脆无拖尾
3. awinicTikTap®提供客制化触觉效果(硬质干脆，软质圆润)
4. 马达建模，波形定制服务
5. 马达故障检测
01
LCC3.0：马达F0自动追踪，获取一致振动效果
马达间的F0谐振频率差异会导致同批次马达得到的振动效果不一致，艾为专有的LCC(马达一致性校准)3.0技术，通过检测每一颗马达谐振频率F0，调整波形参数，最终得到高一致性的马达振动体验。
02
AAE自动刹车，手感干脆无拖尾
AW86907-Q1支持AAE硬件刹车动作，为客户带来更干脆的振感效果，客户可通过AAE功能一键调试波形且可使所有马达刹车动作一致性更好。
03
awinicTikTap®提供客制化触觉效果
“awinicTikTap®”是艾为注册商标，TikTap算法为触觉反馈提供丰富的选择以及客制化的效果，以车载智能表面为例，不同质感的表面材料可以搭配不同的振动效果，偏硬的金属材质表面可以搭配清脆振感，而皮革材质表面则适合搭配圆润的振动效果。
04
马达建模，波形定制服务
针对不同的马达型号和振动效果需求，艾为提供客制化的马达建模和波形仿真、设计服务。
马达建模后仿真和实测波形示例

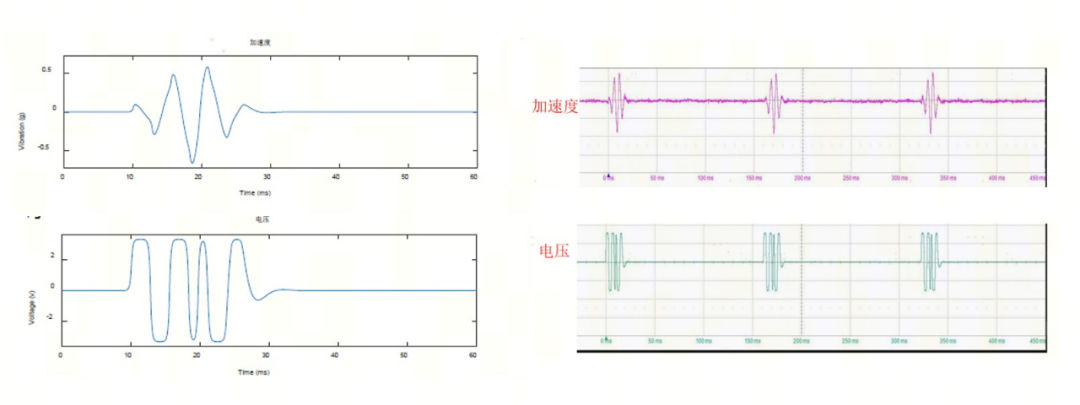

艾为马达建模，不挑马达，不论厂家，都可根据模型拟合出马达的LPM参数（Re-直流阻抗，L-感值，Kd-弹簧劲度系数，Cd-阻尼系数，BL-磁力系数，Md-振子质量），根据电学方程和力学方程式可随心所欲，设计所需振动波形。上图验证仿真波形与实测波形基本一致。
05
马达故障诊断
车载应用要求系统发生故障时进行检测，并记录故障状态供主控查询。AW86907-Q1支持马达阻抗和短路/开路检测，检测结果记录在寄存器中，通过I2C可查。
