【芯方案】艾为推出新一代高性能、高灵敏度、低功耗线性Hall产品

2023-03-23

前言
随着智能化时代的来临,终端设备厂商也在不断丰富产品智能化的设计开发,如:VR/AR的IPD瞳距调节、升降/翻转摄像头位置检测、防抖云台跟随检测、Gamepad键程检测、办公打印机喷墨机头位置检测、工业缝纫机踏板角度检测等等智能化功能。而这些功能的实现都需要集成电路和智能传感器的加持。艾为电子专注于高性能数模混合信号、电源管理、信号链等IC 设计,旨在通过创新的方案,为终端客户应用解决各类痛点和难点。针对客户对产品以上智能化功能的需求,艾为专门推出新一代高灵敏度、低功耗、低噪声、模拟端口输出线性Hall产品——AW8656X系列(戳此回顾磁传感器相关技术内容:【技术帖】(连载一)Hello,磁传感器!)。

关键词:
高性能、高灵敏度、低功耗、一站式定制服务


AW8656X系列产品覆盖高、中、低三档灵敏度(1.25mV/G; 2.5mV/G; 5.0mV/G; 10mV/G),可满足不同磁场范围应用场景的位置精确检测。此外,该系列产品支持-40℃~125℃工作环境,宽电压2.5~5.5V供电,20kHz采样带宽和Sleep Mode等功能对于低功耗、高采样、高精度设备来说是福音之选。


工作原理

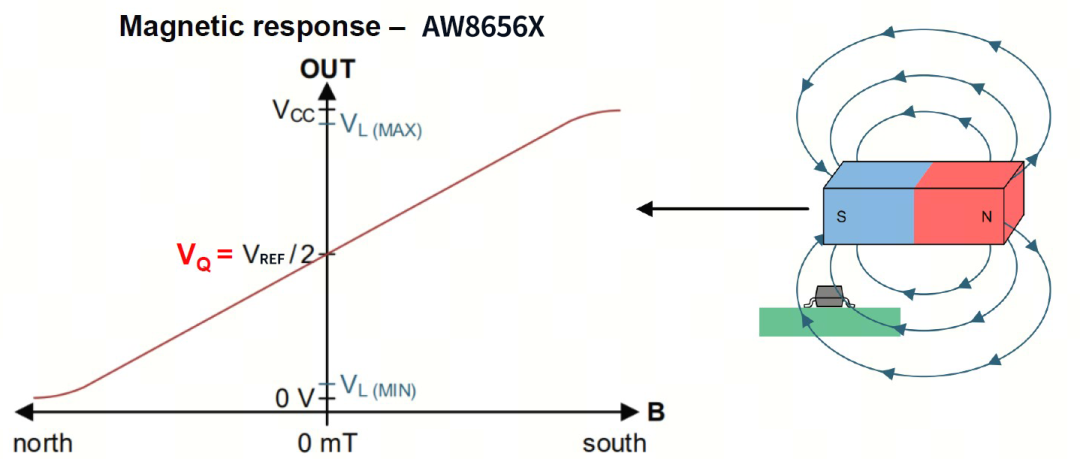

图1 AW8656X系列工作原理


图2 AW8656X系列典型应用电路



典型特性
2.5V5.5V 输入工作电压
☆Sleep Mode Current <1μA
☆输出静态工作点VQ=(VREF/2)
☆Sensitivity Selection:
  • AW86560DNR: 1.25mV/G
  • AW86561DNR: 2.50mV/G
  • AW86562DNR: 5.00mV/G
  • AW86563DNR: 10.0mV/G
  • AW86565STR: 5.00mV/G
☆输出线性度 <±1.3%
☆支持温度-40℃~125℃

☆Package: DFN2*3*0.75-6L;TSOT23-3

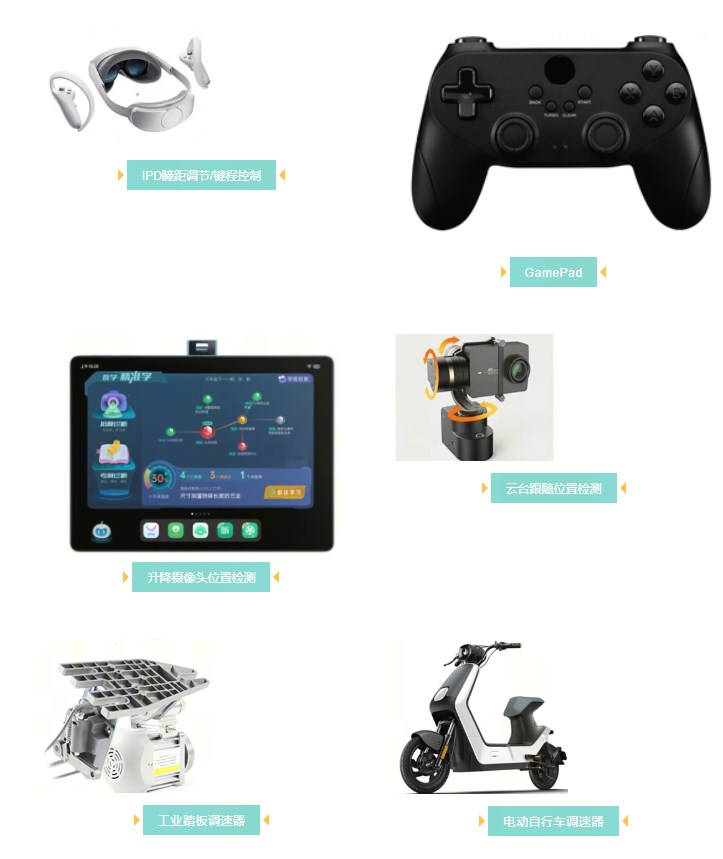

应用场景



产品特性实测



图3 Sleep Current VS Temperature

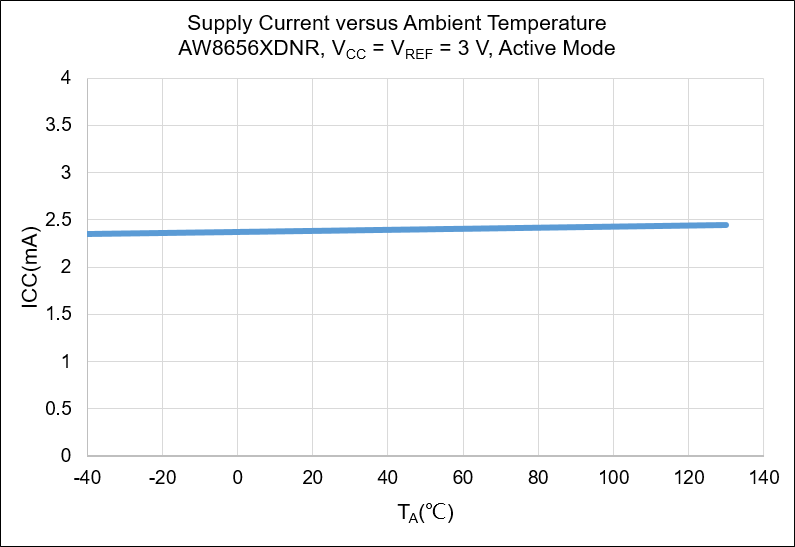

图4 IQ Current VS Temperature

图5 Vout Range VS Magnetic File


图6 Vout Linearity VS Temperature



线性Hall AW8656X系列优越的线性度、宽温度响应、微安培级待机功耗极大提升了产品的应用范围和精度检测控制要求。

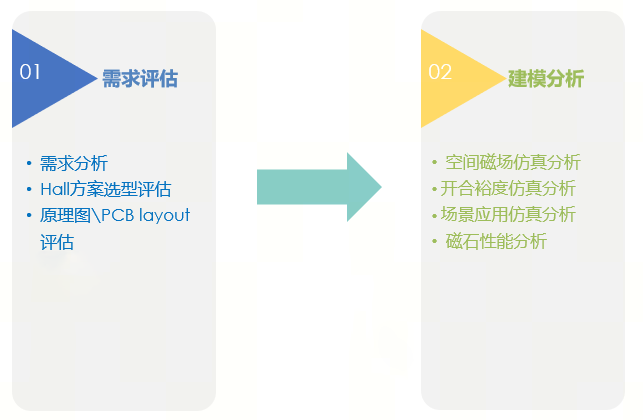

Hall 项目全流程服务

艾为线性Hall产品支持客制化服务!艾为团队可针对不同场景、应用的个性化需求提供定制化的服务,从前期需求分析、选型评估,到定制化算法开发、全流程调试,一站式服务专为客户量身定制,欢迎来询!
